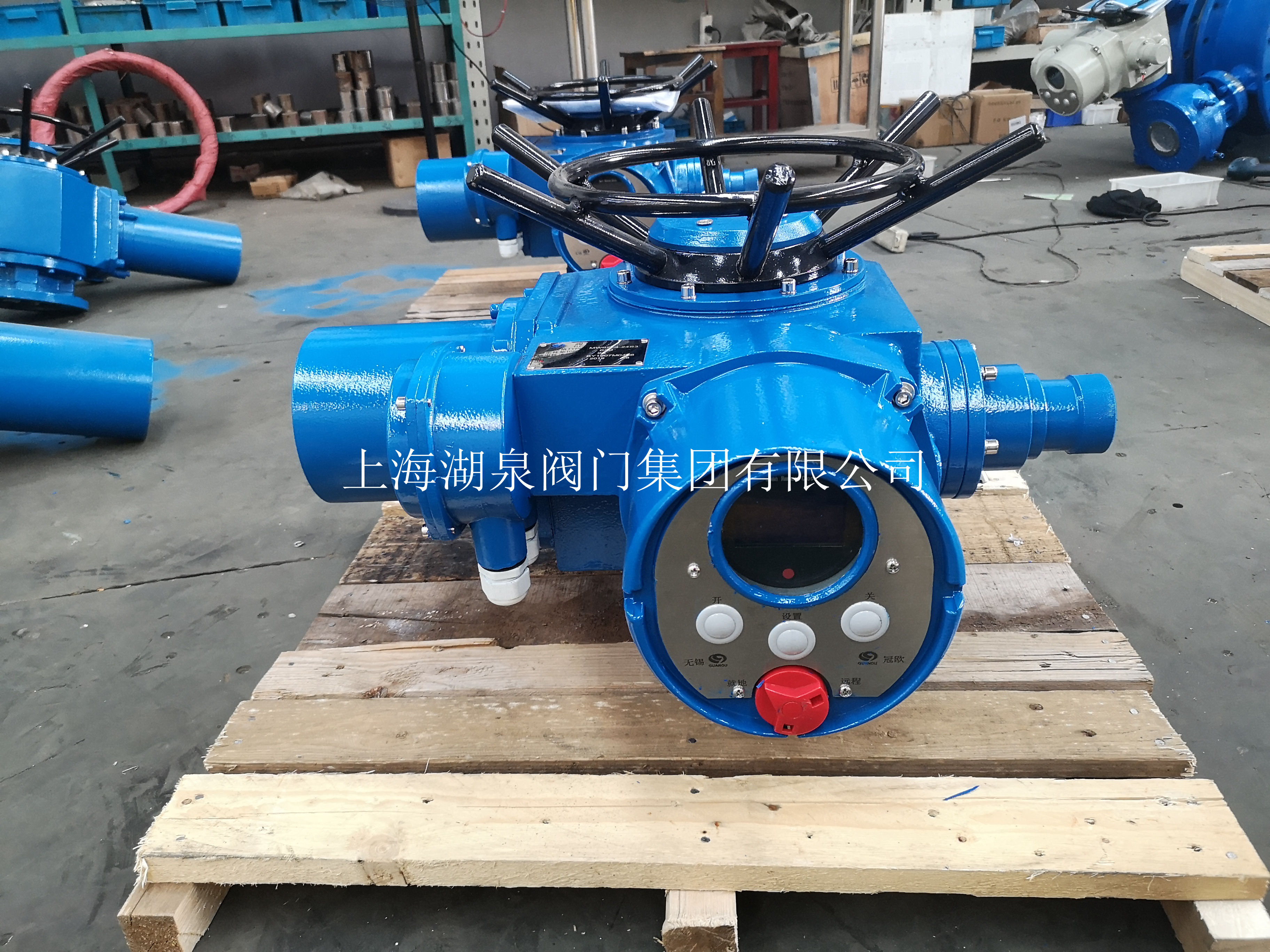

Z30-18W 是一款‌戶外型多回轉閥門電動執行器‌（常稱為 DZW 系列電裝），主要用于驅動閘閥、截止閥等實現開啟、關閉或調節控制。其核心設計符合 JB/T8528-1997 標準，適用于電力、冶金、石油、化工及污水處理等行業 。‌‌



核心技術指標詳解

‌1. 輸出性能參數‌

• ‌輸出轉矩‌：‌300 N·m‌ (約 30 kgf·m)，這是型號中"30"的含義，決定了其能驅動閥門的最大力矩 。
• ‌輸出轉速‌：‌18 r/min‌，型號中"18"代表此轉速，適用于中等速度的閥門操作 。
• ‌最大轉圈數‌：通常為‌60 圈‌（針對電站型接口），部分配置可達更高圈數，具體取決于內部計數器配置 。
• ‌電機功率‌：通常在 ‌0.55 kW ~ 0.75 kW‌ 范圍內，具體取決于負載和定制需求 。‌‌

‌2. 電氣與工作環境‌

• ‌電源電壓‌：常規為‌三相 380V / 50Hz‌；支持特殊定制（如三相 660V、415V 或單相 220V/110V）。
• ‌防護等級‌：標準為‌IP55‌，具備防塵防水能力；特殊訂貨可提供 IP65 或 IP67 。
• ‌環境溫度‌：工作范圍為 ‌-20℃ ~ +60℃‌，特殊訂貨可擴展至 -40℃ ~ +80℃ 。
• ‌工作制‌：標準為‌短時 10 分鐘‌，特殊訂貨可達 30 分鐘，適用于間歇性操作 。

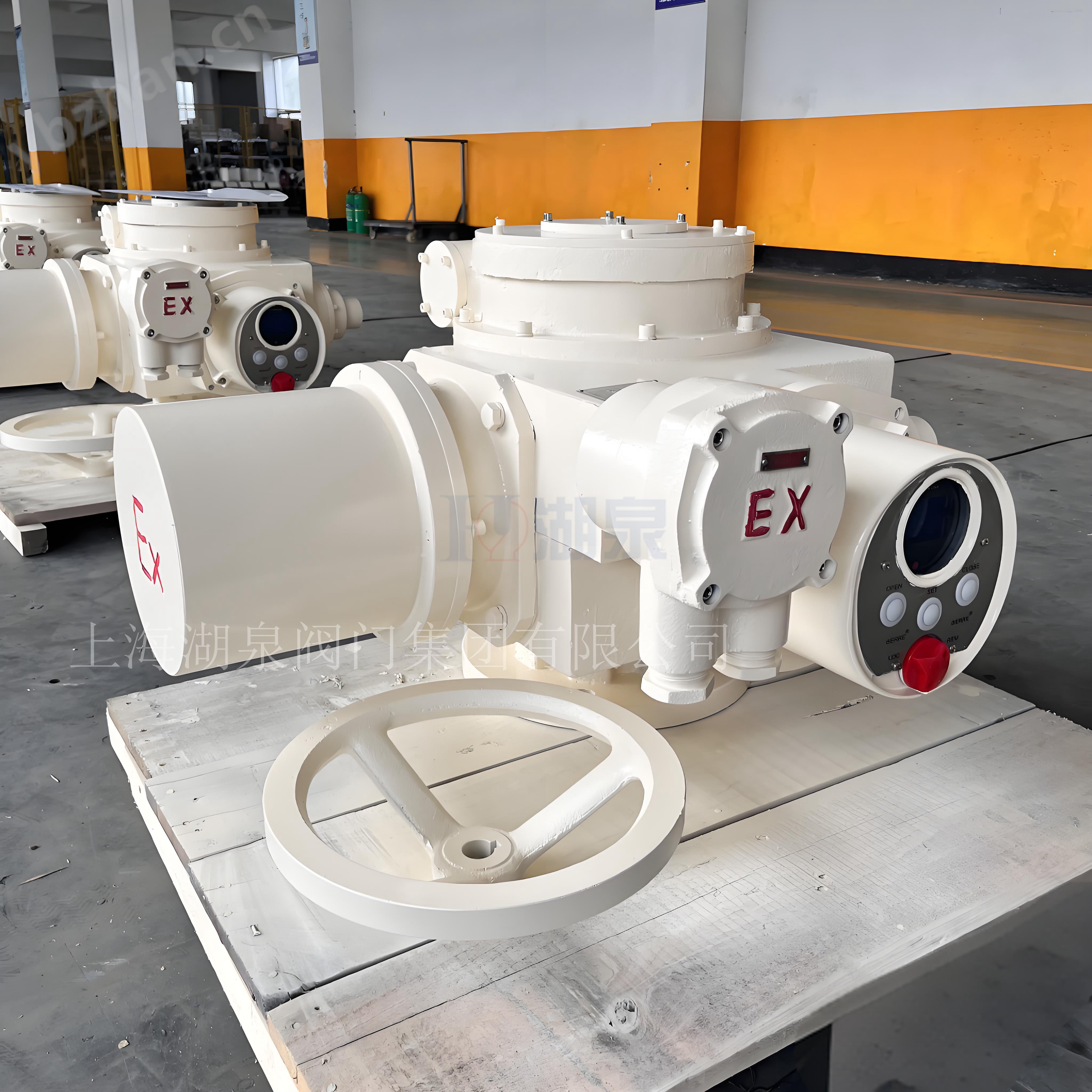

• ‌適用場所‌：戶外型適用于無易燃、易爆及無腐蝕性介質的場所；若環境有爆炸風險，需選用隔爆型（如 Z30-18B）。‌‌

‌3. 機械連接與接口‌

• ‌接口類型‌：Z30-18W 通常配備‌電站型接口‌（部分資料也提及轉矩型接口，需根據具體閥門匹配）。
• ‌法蘭尺寸‌：對于 Z20/Z30 系列，轉矩型法蘭號通常為‌3 號‌或‌3I 號‌，具體尺寸（如 D=185mm, D1=160mm 等）需參照 JB2920 標準匹配 。
• ‌手動操作‌：配有半自動手/電動切換機構，確保在斷電時可手動操作閥門 。‌‌

選型與應用提示

• ‌型號含義解析‌："Z"代表多回轉電動裝置，"30"代表轉矩 300N·m，"18"代表轉速 18r/min，"W"代表戶外型 。
• ‌智能升級‌：基礎型 Z30-18W 為常規開關型，若需高精度控制或遠程反饋，可選配智能型（如 Z30-18WZA），支持液晶顯示、非侵入式調試及 4-20mA 信號反饋 。
• ‌安全注意‌：在易燃易爆環境（如煤礦、化工廠特定區域）嚴禁使用普通戶外型 Z30-18W，必須更換為隔爆型執行器 。‌‌
