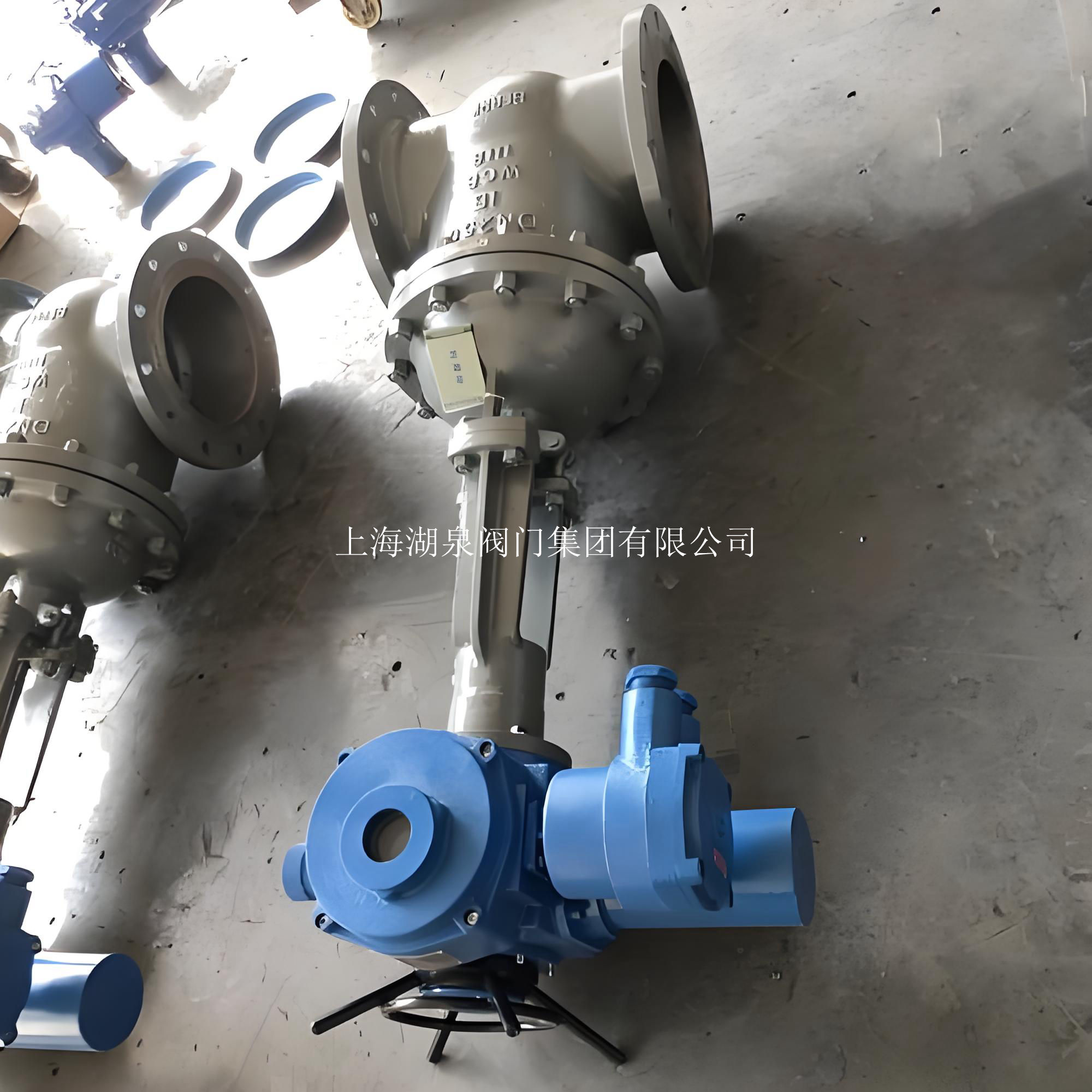

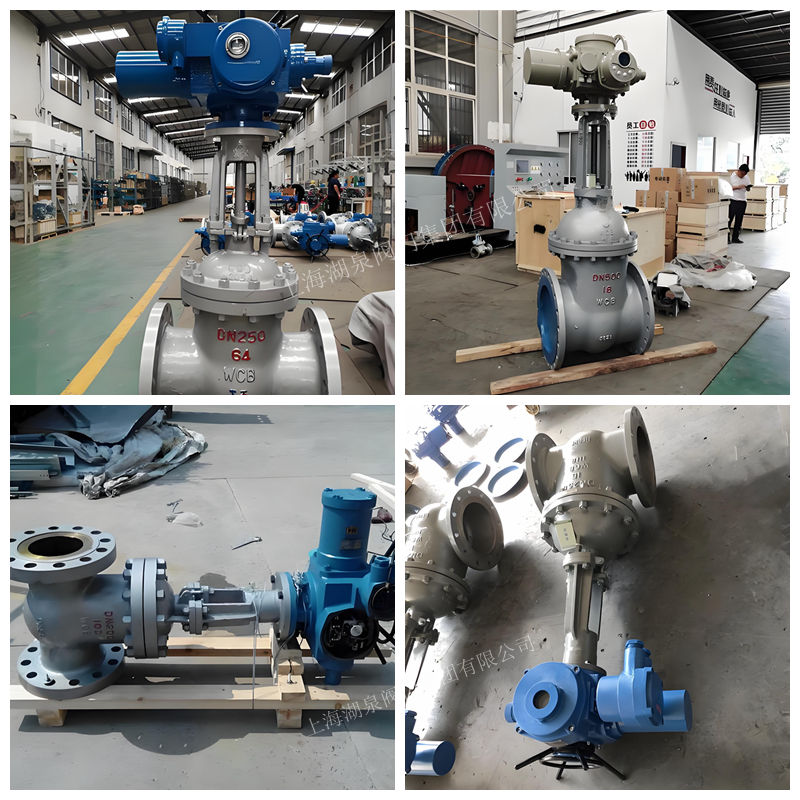

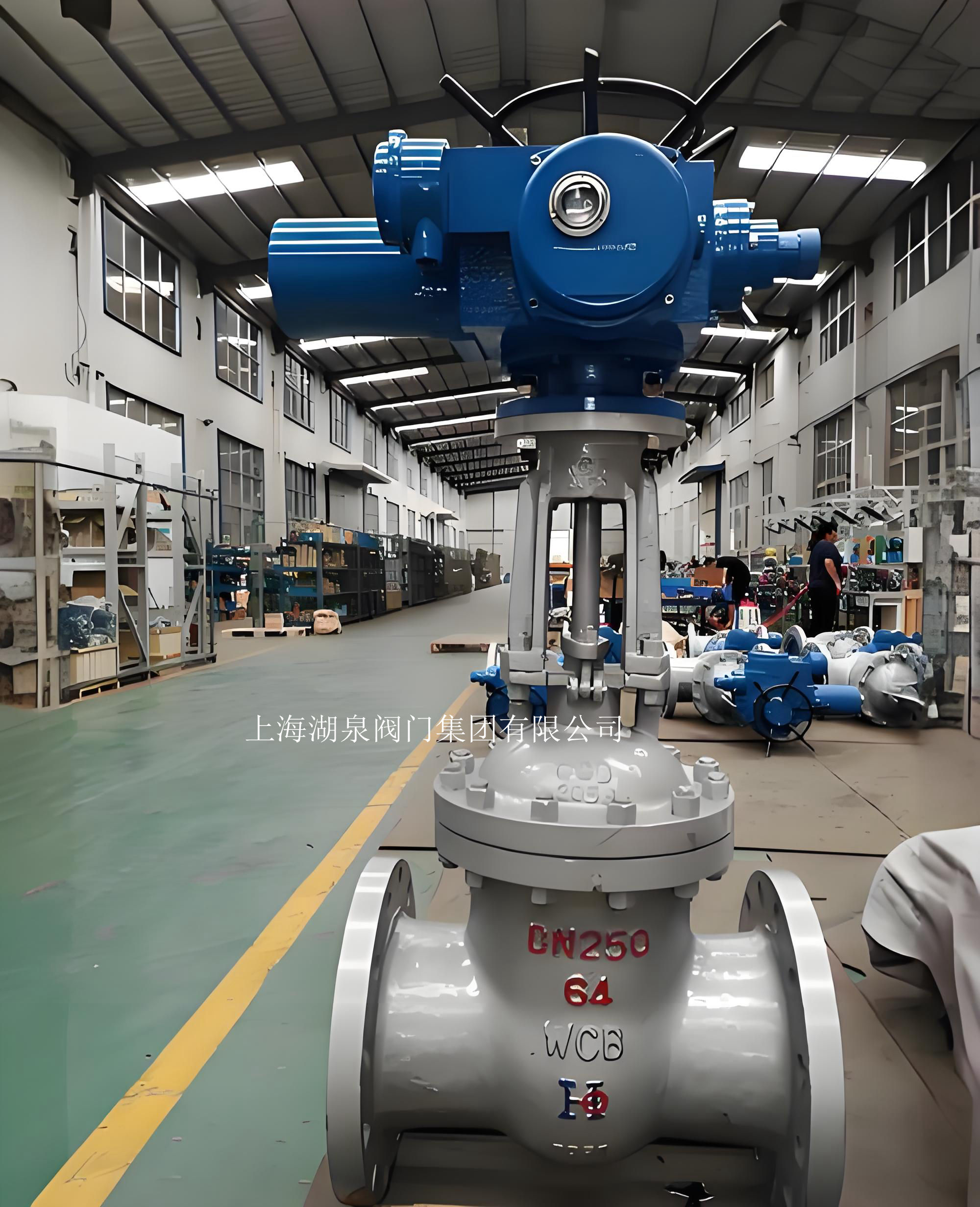

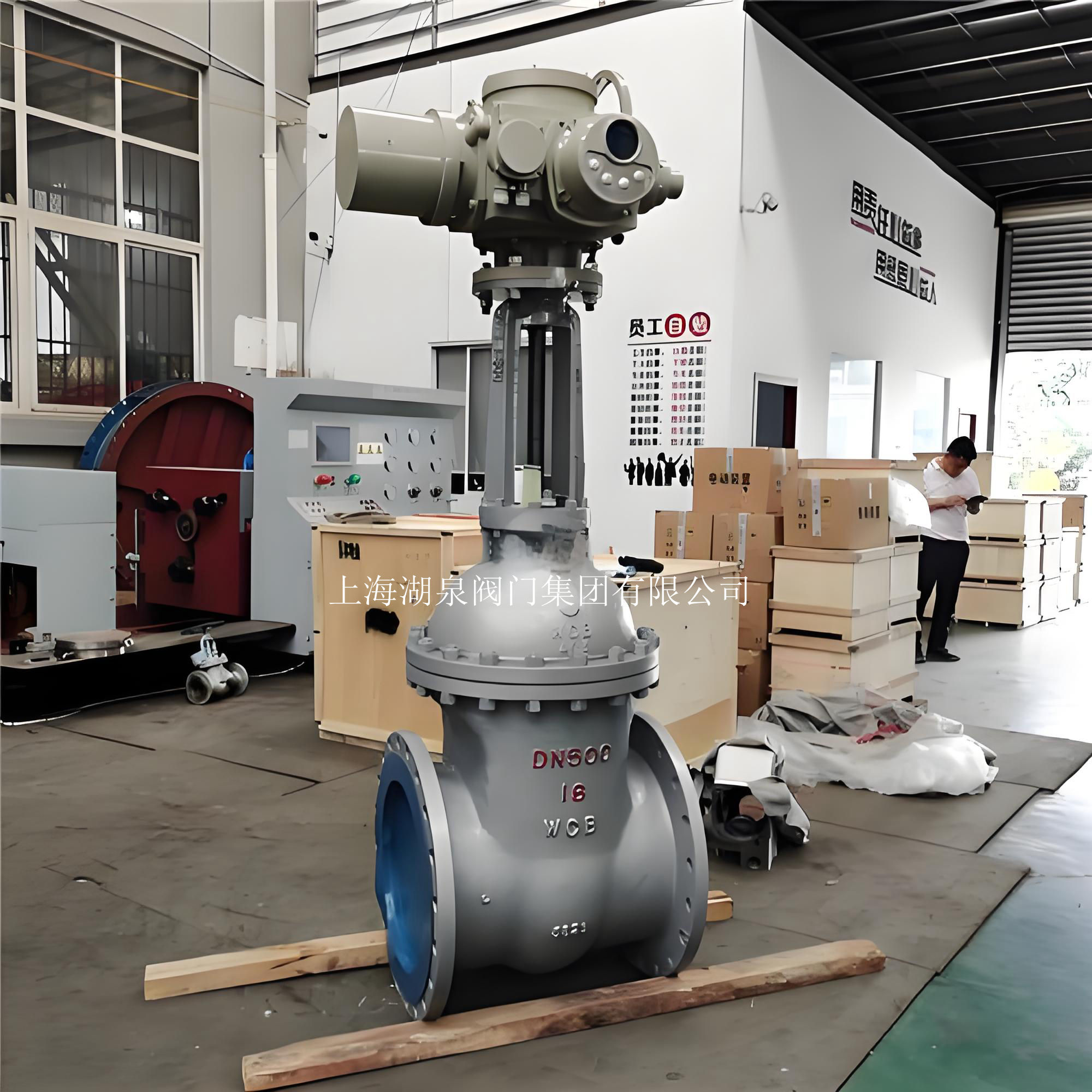

Z941H-16C DN350 為‌PN1.6MPa 碳鋼鑄鋼（WCB）明桿楔式電動閘閥‌，關鍵部件采用‌WCB 閥體 + 1Cr13/堆焊司太立密封 + 2Cr13 閥桿 + 柔性石墨填料‌，適用介質為水、油、蒸汽，溫度‌-29～425℃‌。‌‌

關鍵零部件材質配置（DN350 典型工況）

• ‌閥體/閥蓋‌：WCB 鑄鋼（碳素鋼），滿足 PN1.6 強度要求，耐溫≤425℃
• ‌閘板‌：基體 WCB 或 1Cr13，密封面堆焊‌D507Mo/司太立（Stellite）鈷基硬質合金‌（硬密封）
• ‌閥座‌：閥體整體加工或鑲嵌，密封面同閘板堆焊工藝，配對硬度差確保密封
• ‌閥桿‌：2Cr13（馬氏體不銹鋼），經‌調質 + 表面氮化‌處理，抗擦傷耐磨
• ‌填料‌：‌柔性石墨‌（高溫工況）或 PTFE（低溫/腐蝕工況），DN350 大口徑通常選柔性石墨
• ‌墊片‌：不銹鋼纏繞墊（304+ 石墨）或金屬環墊，適配 RF 法蘭密封面
• ‌螺栓/螺母‌：螺栓 35CrMoA，螺母 45#鋼，保證法蘭連接預緊力
• ‌倒密封座‌：1Cr13，支持閥桿維修時帶壓密封
• ‌電動執行器‌：多回轉型（Z 型），輸出扭矩適配 DN350 啟閉力矩，防護等級 IP55/IP67，電壓 380V/220V‌‌

核心性能參數

• ‌公稱壓力‌：PN1.6 MPa（16 bar）
• ‌試驗壓力‌：殼體 2.4 MPa，密封液試 1.76 MPa，氣試 0.6 MPa
• ‌工作溫度‌：‌-29℃ ～ +425℃‌（WCB 材質極限）
• ‌適用介質‌：水、油品、蒸汽（非強腐蝕、非強氧化性）
• ‌連接標準‌：法蘭 JB/T79 或 GB/T9113（RF 密封面）
• ‌結構長度‌：GB/T12221（DN350 對應具體尺寸需查表）
• ‌驅動方式‌：電動（開關型/智能型）+ 手動應急切換
• ‌密封形式‌：硬密封（金屬對金屬堆焊），泄漏率符合 GB/T13927 II 級或更高
• ‌執行器參數‌：轉矩控制、4-20mA 信號可選、環境適應 -20～+60℃‌‌

型號含義拆解

• ‌Z‌：閘閥；‌9‌：電動驅動；‌4‌：法蘭連接；‌1‌：明桿楔式單閘板
• ‌H‌：密封面堆焊不銹鋼/硬質合金（硬密封）；‌16‌：PN1.6 MPa；‌C‌：閥體材質 WCB 碳素鋼 ‌‌

注：DN350 屬大口徑，實際選型需確認執行器扭矩是否匹配（通常需≥2000N·m 級），若工況含強腐蝕或超 425℃，需升級為鉻鉬鋼（I 型）或不銹鋼材質。
