z941h-16c電動閘閥接線圖、使用說明書

[ 2023-10-17 ]

z941h-16c電動閘閥接線圖、使用說明書——介質溫度:425 ℃ 貨號:WCB.CF8/CF3/CF8M/CF3M 型號:Z941H-16C 驅動方式:手動,氣動,電動 外型尺寸:DN15-DN1000 用途:流量控制電動閘閥簡單地說就是用電動執行器控制...Z941H-16C 電動調節 技術參數 安裝尺寸型號說明產品用途 Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥主要性能參數 型號PN工作壓力/MPa適用溫度/℃適用介質 Z941H-16C~6...是一種做直線運動的閥門,它與z型多回轉執行機構相配,有開關型和智能型。此閥門操作簡單是一種常見的啟閉閥,它利用閘板的上下工作來接通和關斷管道中的流體介質。

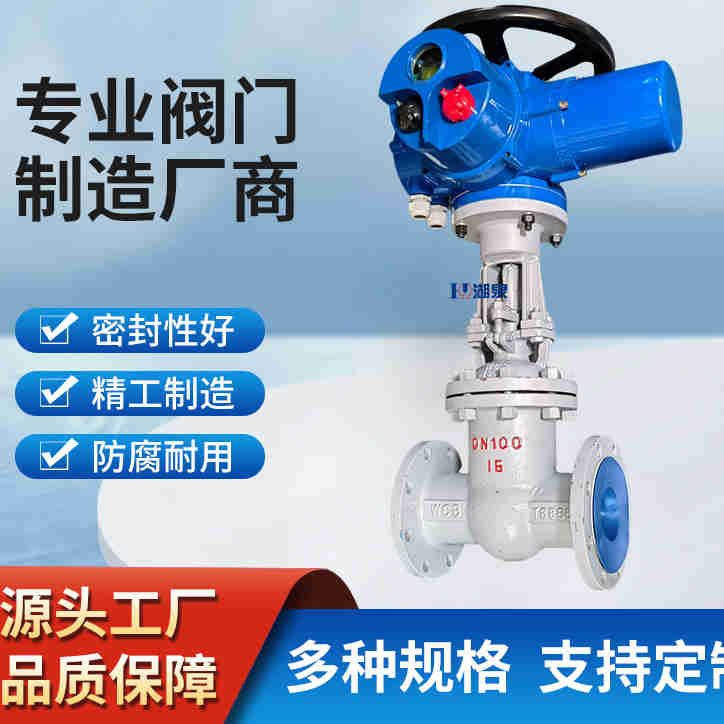

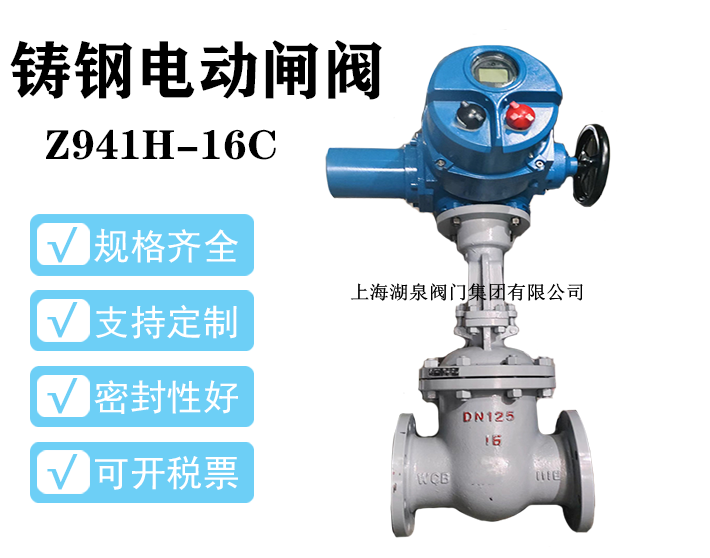

電動閥

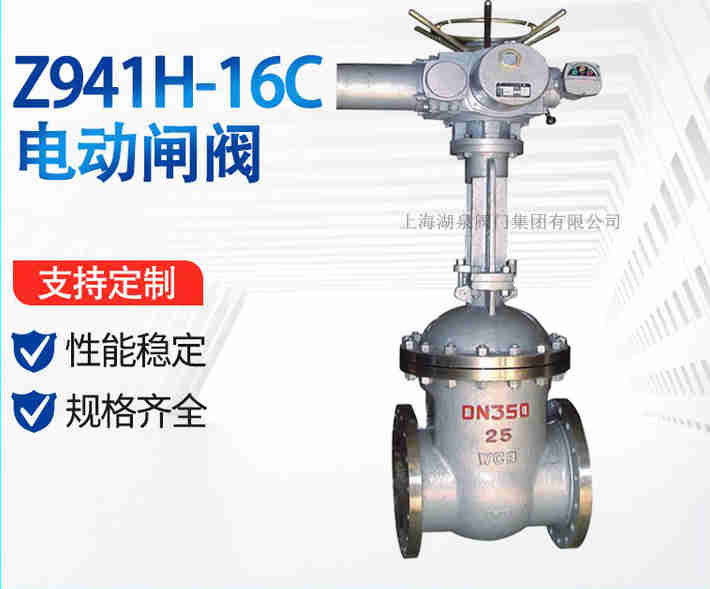

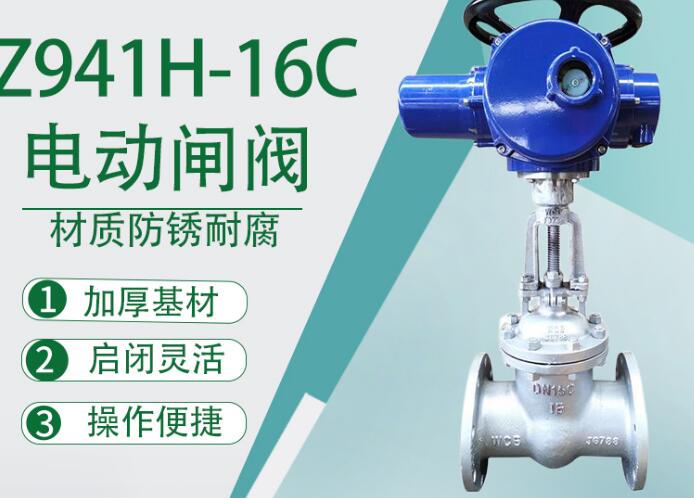

Z941H-16C電動閘閥電動閘閥Z941H-16C結構與特點選材考究,符合國內外相關標準,材料的全面質量高。符合國內外先進標準的要求,密封可靠、性能優良、造型美觀。密封副配對先進合...型號Z941H-16C 閥門型號:z41h 公稱壓力:pn1.6-16mpa 公稱通徑:dn15-600 適用介質:水、油品、蒸汽、酸類等。適用溫度:200、425、550度。閥體材質:碳鋼、不銹鋼、鉻鉬鋼等。電動閘閥Z940H15C/D型：適用于介質為蒸汽、油品和低毒易燃易爆氣體及腐蝕性氣體的管路上。企業名片點擊了解上海彬倫閥門有限公司介紹該閥門采用彈性密封結構型式（即軟填料）， Z941H-16C電動閘閥閘閥的優點: (1) 流體阻力小因?yàn)殚l閥閥體內部介質通道是直通的,介質流經閘閥時不改變其流動方向,所以流體阻力小。 (2) 啟閉力矩小,開閉較省力因?yàn)殚l閥啟閉時閘...

Z941H - 16C電動閘閥概述具有流體阻力的閘閥很小,適用的壓力,溫度范圍等是用于切斷或連接到管道中的介質的常用的截止閥之一。目前,國內閘閥在常用的三種設計結構。油庫電動閘閥總線防爆開關型概述:智能一體化非侵入式電動閘閥由多回轉智能一體化非侵入式電動執行機構和鑄鋼閥體連接起來,經過安裝調試后成為的智能一體化非侵入...讓我們來談?wù)勲妱?dòng)閘閥的技術參數。電動閘閥是一種通過電動機驅動的自動控制閥門。它通常用于控制液體或氣體的流動，并具有快速開關和精確控制的能力。Z941 電動法蘭明桿單閘板閘閥Z941H-16C 電動法蘭明桿楔式單閘板硬密封不銹鋼(304、316)閘閥要特點及用途，適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械慕橘|(zhì)。具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種zui常用的截?cái)嚅y。

體、蓋、板 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片 Sealing　Shim	填料 Packing	工作溫度 Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸類 Acetic acid

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凸面法蘭 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-14	170	120	5
	20	150	105	75	55	14	4-14	190	140	6.5
	25	160	115	85	65	14	4-14	205	160	9
	32	180	135	100	78	16	4-18	270	180	12
	40	200	145	110	85	16	4-18	310	200	36.5
	50	250	160	125	100	16	4-18	358	240	29
	65	260	180	145	120	18	4-18	373	240	33
	80	280	195	160	135	20	8-18	435	280	45
	100	300	215	180	155	20	8-18	500	300	63
	125	325	245	210	185	22	8-18	614	320	108
	150	350	280	240	210	24	8-23	674	360	134
	200	400	335	295	265	26	12-23	818	400	192
	250	450	405	355	320	30	12-25	969	450	273
	300	500	460	410	375	30	12-25	1145	560	379
	350	550	520	470	435	34	16-25	1280	640	590
	400	600	580	525	485	36	16-30	1452	640	850
	450	650	640	585	545	40	20-30	1541	720	907
	500	700	705	650	608	44	20-34	1676	720	985
	600	800	840	770	718	48	20-41	1874	800	1112
	700	900	910	840	788	50	24-41	2083	800	-
	800	1000	1020	950	898	52	24-41	2400	950	-
	900	1100	1120	1050	998	54	28-41	2950	1000	-
	1000	1200	1255	1170	1110	56	28-48	3245	1000

公稱壓力 NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗 Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗 Air Seal Test	0.4-0.7
